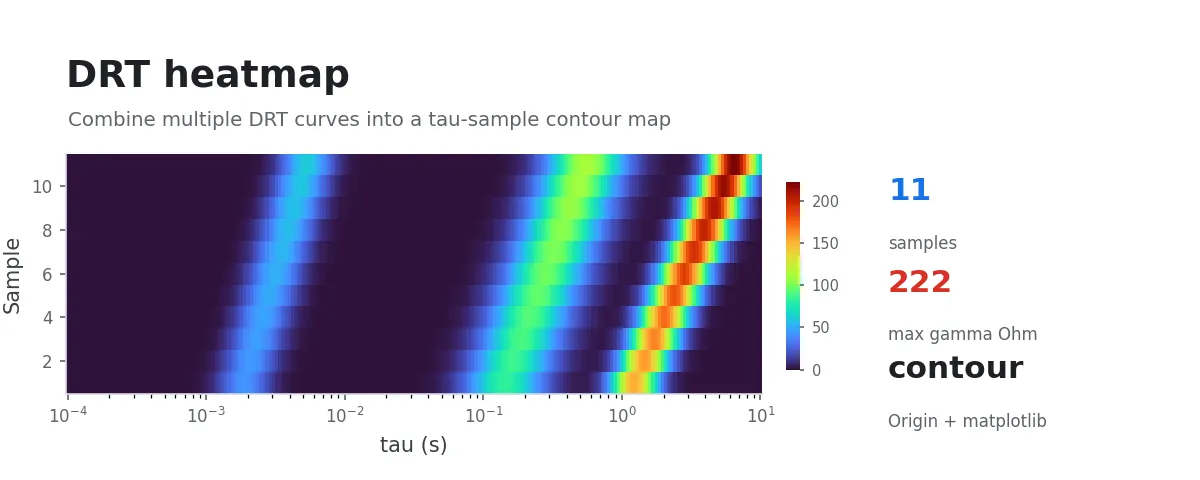

当你做了一组原位 EIS（不同电位/不同时间点）或一系列样品（不同条件、不同浓度）的 DRT 分析后，把所有样品的 γ(τ) 折线挤在一张图上往往很难读。这个 Workflow 把它们拼成一张 τ–样品 维度的热力图，用颜色直观展示某个弛豫过程在不同条件下的强度演化。

前置条件

可以二选一作为输入：

1. EIS/DRT 分析 输出的 drt_output/ 目录（已计算好 DRT 的样品集合）
2. EIS 提取: 辰华仪器 或 EIS 提取: 东华原位 EIS 输出的 *_eis.csv 目录（程序会先自动跑一遍 DRT 再绘图）

至少需要 2 个样品。

操作步骤

只需选择一个目录。程序会自动：

1. 检测目录类型（drt_output/ 还是 *_eis.csv）
2. 必要时调用 DRT 求解，并把每个样品的 drt_data.csv 缓存到 drt_heatmap/drt_output/<sample>/
3. 对所有样品取 τ 范围交集，建立 200 点的对数公共网格，对 γ(τ) 在 log-τ 上做线性插值
4. 对样品名做自然排序

Y 轴启发式说明：

• 若所有样品名末尾都能抽出整数，且这些整数两两不同（如 in_situ_001、in_situ_002…），则 Y 轴模式为 index，用这些整数作为 Y 数值，标签为 Sample Index
• 否则回退为 ordinal 模式，Y 数值为 1..N，Y 刻度标签使用样品名（在 Origin 中尝试通过 LabTalk 注入；若失败则回退为数值刻度并打印提示）

终端会打印当前使用的模式，便于排查。

输出

• drt_heatmap.png：matplotlib 版热力图，X 轴为 τ（log 坐标），Y 轴按启发式确定
• drt_heatmap.opju：Origin 工程，这是后续可二次编辑的主要产物。X 轴存的是 log₁₀τ 数值（轴标签会写成 log₁₀τ ），这样便于在 Origin 里继续编辑而不会和"看似 log 实际线性分布"的格子错位
• drt_heatmap_clipped.png / drt_heatmap_clipped.opju：截峰版热力图。DRT 结果常存在一个远高于其他特征的主峰，会把色标拉得很大、淹没所有次要弛豫过程。这两个文件会把色标上限钳制在"次强峰高度的 120%"（用 scipy.signal.find_peaks 在每个样品的 γ(τ) 上寻峰，取所有样品里最高的次强峰，再乘 1.2），高于该阈值的格子统一用色标顶端的颜色显示。两份输出和原始 drt_heatmap.* 同时给出，可以互相对照。如果所有样品都只有 1 个峰，则会跳过截峰版本并打印提示
• drt_heatmap_matrix.csv：插值后的 γ 矩阵（未截峰），第一列样品名，第二列 Y 数值，其余列以 τ 为表头
• samples_meta.json：记录 y_mode、y_label、input_kind 与样品-Y 数值映射

eis_csvs 输入模式还会在 drt_heatmap/drt_output/<sample>/drt_data.csv 落盘 DRT 中间结果，方便复用。

原理（简要）

将每个样品的 γ(τ) 排布到统一的对数 τ 网格上，得到矩阵 $\gamma_{i,j}$，其中 $i$ 标记样品（Y 维度），$j$ 标记 τ（X 维度）。热力图把 $\gamma_{i,j}$ 用颜色表示，可以一眼看出：

• 某个弛豫过程对应的峰随条件（电位/时间）如何沿 τ 移动
• 不同样品间峰强度的相对变化

常见问题

• 为什么提示 “tau 范围无重叠”？ 不同样品的频率范围如果完全错开，公共 τ 网格无法构建。请检查输入数据的 freq_hz 列。
• 样品顺序怎么定？ 自然排序：sample_001 < sample_002 < sample_010。如果你不希望按名称排序，请提前重命名。
• Origin 自定义 Y 刻度失败怎么办？ 程序会捕获异常并回退为数值刻度，opju 仍可正常打开，只是 Y 轴显示 1, 2, 3, ... 而非样品名。

实用建议

如果你做的是原位 EIS（按时间或电位采样），建议样品名带上严格递增的整数序号（如 _001、_002），这样 Y 轴会自动用这些序号做坐标，便于和其他原位曲线对照。
