CV: 绘制最后一圈

本 Workflow 从 CV 提取: 辰华仪器 或 CV 提取: DIGISIM 输出的多圈 CV 数据中，提取每个扫速下最后一个完整循环，将不同扫速的稳态 CV 曲线叠加绘制在同一坐标系中，用于直观比较不同扫速下的电化学响应特征。

前置条件

需先执行 CV 提取: 辰华仪器 或 CV 提取: DIGISIM 完成 CV 数据提取，获得包含 Scans_Split 页签的 Excel 文件。

操作步骤

1. 选择输入文件夹：在文件选择器中选择存放 CV 提取: 辰华仪器 或 CV 提取: DIGISIM 输出的 Excel 数据文件的文件夹。
2. 系统自动提取各文件中最后一个完整循环并生成叠加曲线图。

原理说明

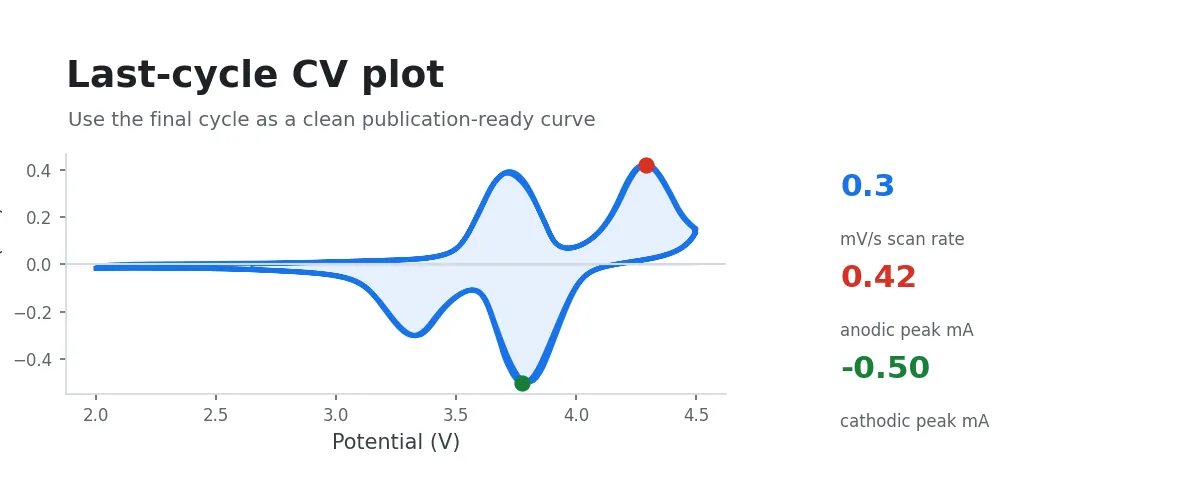

在循环伏安法实验中，电极经过多圈扫描后通常会趋于电化学稳定状态。最后一圈的 CV 曲线被认为最能代表材料在该扫速下的本征电化学行为，因此常作为比较不同扫速响应的标准数据。

最后完整循环的选取

系统读取 Scans_Split 页签，检查最后一组扫描段（最后 4 列）是否包含完整的正向和负向扫描数据：

• 若最后一个循环完整（正、负扫均有数据），则直接使用。
• 若最后一个循环不完整（仅含单向扫描），则回退至倒数第二个循环。

曲线拼接与绘图

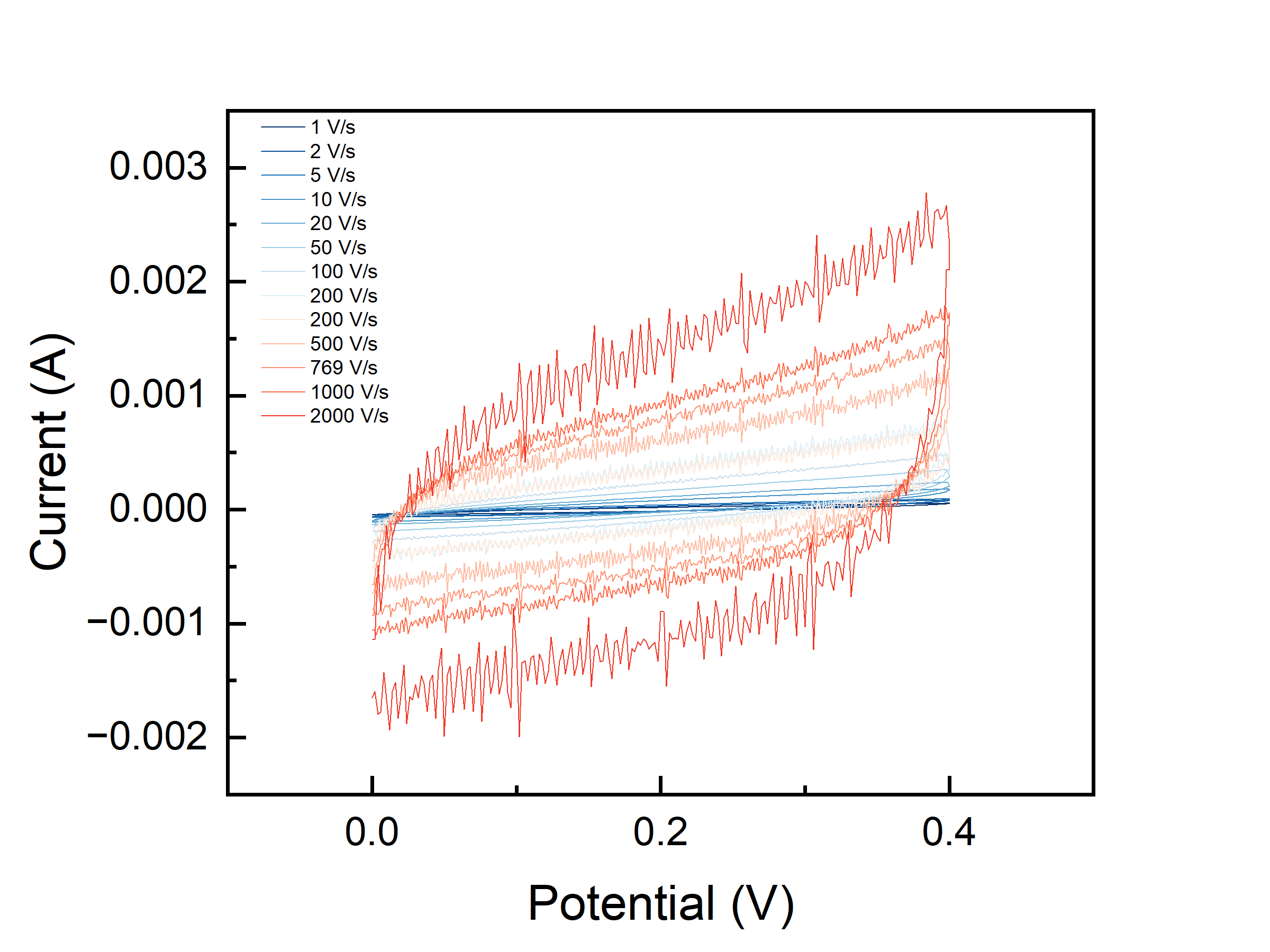

对每个扫速，将正向扫描与负向扫描的电位-电流数据首尾拼接，形成一条完整的闭合 CV 曲线。不同扫速的曲线以色谱（colormap）区分，图例中自动标注对应的扫描速率（根据数值大小自动选择 V/s、mV/s 或 μV/s 作为显示单位）。

输出

• 叠加曲线图（电位 vs. 电流），横轴为 Potential (V)，纵轴为 Current (A)。
• 图像以 PNG 格式保存至输入文件夹。

后续分析

基于最后一圈数据的直观观察，可进一步选择合适的分析路径：

• CV: 计算库伦效率：计算各扫速下的库伦效率
• CV/赝电容分析: 取中点电流值分别计算正负扫：进行赝电容 b 值动力学分析
